建筑構件耐火垂直燃燒檢測主要用于評估產品的墻面、門、窗、卷簾門、防火排煙閥、防火分隔、連接件和滲透密封劑等的耐火性能。由于在火災中的結構構件及其配件起著阻止火勢擴大和蔓延的作用，因此它們的耐火性能直接決定建筑物在火災中的失穩或倒塌的極限。
執行標準：
1、GB/T9978.1-2008建筑構件耐火試驗方法
2、GB/T9978.8-2008非承重垂直分隔構件的特殊要求
3、GB/T7633-2008門和卷簾的耐火試驗方法
技術參數：
1、爐內尺寸：3000*3000*1200mm；
2、供氣燃料：液化石油氣LPG；
3測試最高溫度：0~1300℃；
4、燒嘴數量：左右兩側各6支，共12支；
5、試件安裝形式：提供2個標準試件框；
6、燃燒控制形式：比例燃燒、爐壓PID控制、溫度PID閉環控制；
7、排煙形式：下排煙；
8、爐內采樣管材質：鎳鐵合金（溫度取樣、壓力取樣）；
9、差壓傳感器：-200~200pa,精度：±2pa；
10、溫度傳感器：銅片式K型，0~1300℃，精度1℃；
升溫曲線：碳纖維耐火升溫GB/T9978.1-2008
該試驗系統主要由耐火試驗爐、、燃氣部分、煙氣處理部分、樣品試樣支架、爐膛壓力測量、溫度測量部分、試件變形測量部分、完整性觀測及自動控制部分。
*耐火試驗爐：
1、爐內尺寸：3000*3000*1200mm；400mm厚硅酸鋁纖維氈及3mm厚鋼板圍護。
2、爐內耐火磚吊頂：爐頂采用250mm厚的鋼纖維耐火砼吊結構（系由吊掛鋼框和幾塊埋有吊鉤的耐火砼預制塊構成）。功能作用：鋼纖維耐火砼具有較好的耐高溫強度和抗級冷急熱性，并具有優良的高溫韌性，抗機械沖擊和熱沖擊性能。
* 燃氣部分
由分集器、氣化爐、過濾器、一次減壓閥、表閥、二次減壓閥、回火器、安全電磁閥組成。
*煙氣處理部分
1、集氣罩排煙：由集氣罩通過風機收集經煙氣處理器處理。
2、主排煙：采用下排煙，減少熱量損失，經排煙風機直接排入大氣中。
*樣品試樣支架
1、垂直面用螺栓固定堅固的鑄鐵型材到燃燒室結構上制成，設計成可拆卸的。鑄件中形成凹槽，用于容納和維持用于密封垂直限制性框架的鑲嵌陶瓷充填材料，該限制性框架用四個楔形物/輥支架組件固定位置。
試件內腔尺寸，按照燃爐內部尺寸設計，不包含鋼鐵架邊緣3*3*1.2m。
*爐膛壓力測量
1、T形測量探頭：采用USU310S耐高溫的不銹鋼管，從爐內穿過爐墻到達爐外，爐內和爐外的壓力保持同一水平高度。^
2、壓力變送器：美國阿爾法高精度差壓傳感器，共三個。一個置于理論地面100 mm范圍內，一個置于門或卷簾高度三分之二處100 mm范圍內，一個置于門或卷簾頂部100 mm范圍內。測量壓力值為階梯壓力值，頂部壓力值試驗開始5分鐘之內為15pa±5pa，10分鐘后為17pa±3pa。
*溫度測量部分
1、爐內熱電偶：鎳鉻-鎳硅的K型熱電偶，絲徑0.75-2.30mm，外罩耐熱不銹鋼套管，中間填裝耐熱材質，升出長度不＜25mm，分布距離：離試件受火面的距離100±10mm，數量＞4支，設計10支。
2、背火面熱電偶：圓銅片式熱電偶，φ0.5mm的熱電偶絲應低溫焊接在厚0.2mm，φ12mm的圓形銅片上。采用鎳鉻-鎳硅的K型。溫度分布如下：1)最高溫度數量32支；2）平均溫度數量8個；共計40個
3、移動熱電偶：采用手持式測溫槍，測量溫度0~800℃，1套
4、內部熱電偶：同背火面溫度探頭一致，只是測量試件內部溫度，找出合適點，進行固定測量。
5、環境溫度熱電偶：外徑3mm鉑電阻顯示溫度。
*試件變形測量
1、主要測試門和門框之間間隙，高溫燃燒會發生劇烈膨脹或收縮，以此在初始測量一次，中間測試測量一次，試驗完成測量一次，算出偏差量，相互之間偏差不允許超過＞0.5mm（三次），間接測量750mm位置。
2、計算參數：-100mm-100mm，可采用位移傳感器或游標卡尺。
*完整性觀測
1、棉墊計算指標：除非是特殊構件標準，完整性測量所使用棉墊應由新的、未染色、柔軟的脫脂棉纖維構成，不含其它種類的纖維。棉墊厚20mm，長度和寬度各為100mm，質量約3g-4g，使用前應預先在溫度為100±5℃的干燥箱內干燥至少30min。
作用：安放在試件該位置表面并貼近裂縫或躥出火焰的位置，持續30S或直到棉墊點燃（定義為熾熱或燃燒）。棉墊的位置可稍做調整以達到熱氣點燃棉墊的最佳效果。
在試件或試件局部無需滿足隔熱性的條件下，當試件背火面裂縫附近溫度高達300℃時，不應進行測量。
2、碳棒：測量門縫之間間隙；φ6±0.1mm和φ25±0.2mm的圓形不銹鋼棒，附帶隔熱把柄。
* 自動控制部分
1、計算機控制：爐內溫度和壓力的完全計算機自動控制所需的條件通過RS485連接到控制系統實現；
2、使用雙重記錄的數據記錄系統：在上述計算機上記錄數據，在試驗期間，它顯示測試試樣的性能的實時分析數據。這個裝置可以在一個標準的計算機網絡傳播其屏幕顯示，且任何連接到這個網絡的計算機可以登錄進入到該試驗信息。該設施可用于提供試驗數據給實驗室內的觀察員。所有記錄的信息自動保存到另外一臺臺計算機。
3、手動控制：該爐可手動操作。完整的點火系統是不以任何方式依賴于控制計算機的運行。按下清除啟動按鈕點燃該爐。一系列的光指示清除序列進展正確。一旦從它們單獨的燃燒器控制面板上在預先設定的時間內點燃所有可用的燃燒器。如果該爐在該期限內未點燃，那么將必須重新清除系統。每個區域的燃氣空氣的位置和氣閘馬達可單獨調節或通過主控制一組調節。在測試過程中，火爐的運行安全由一組連鎖裝置監測，每個聯鎖裝置都有其自己的指標燈。這些聯鎖裝置是閉鎖的，因此導致熔爐關閉的連鎖裝置被捕獲并一直保持到手動重設點火序列。同時裝有聲音報警設備。
各項參數處理中心：采用歐姆龍觸摸屏7寸，將PLC采回來數據進行通過觸摸屏處理，操作簡單，處理完的數據直接傳送到計算。該項可做其他控制等一系列。

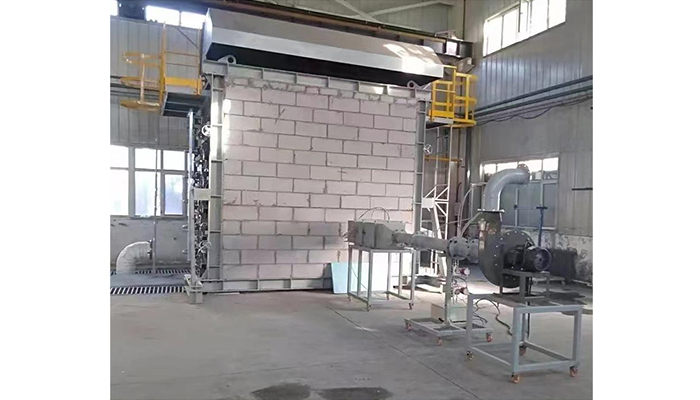

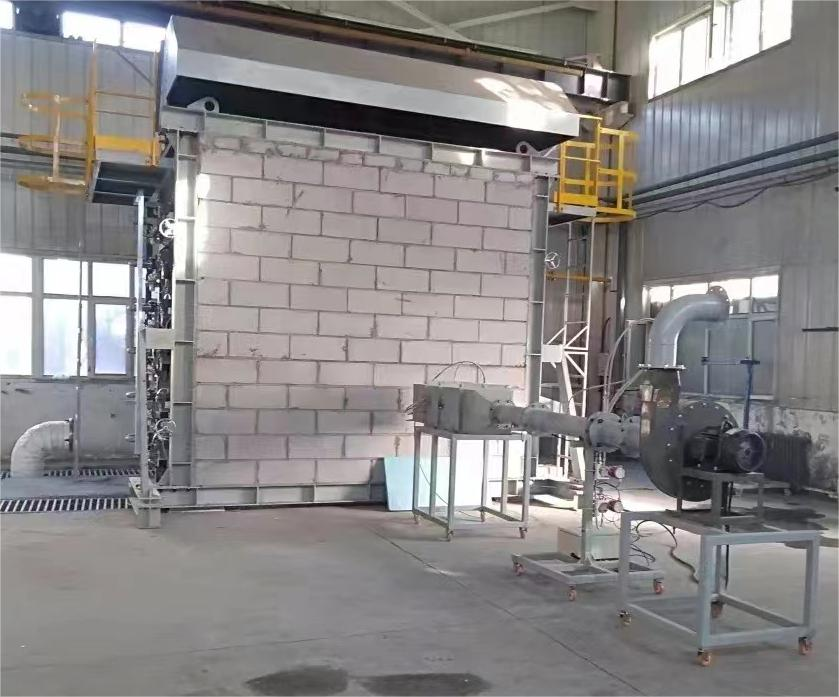

結構照片
工作原理
1. 產品主要組成
系統由計算機、PLC、變頻器、主爐排煙、空氣燃氣混合風機、燃氣管路、耐火試驗爐及管路等部分組成。
2. 產品運行環境
① 相對濕度：≤85%，無結露；
② 溫度：0～50℃；保持通風及換氣
③ 海拔：＜1500米。
