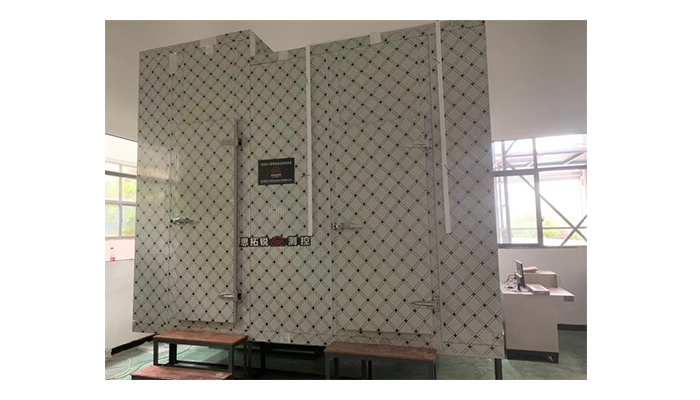

STRBW-II建筑外窗外門保溫性能測試裝置
一、產品用途
用于對建筑外窗、外門、玻璃保溫性能的檢測。
二、產品適用標準
GB/T8484-2020《建筑外門窗保溫性能分級及其檢測方法》
三、產品主要技術參數
熱箱溫度：19℃～21℃(可設定)
冷箱溫度：-19℃～-21℃
環境溫度：20℃
熱室溫度控制精度：±0.2℃（19℃～21℃）
冷室溫度控制精度：±0.3℃（-19℃～-21℃）
熱室濕度控制范圍：<20%
熱室濕度傳感器精度：±3%
洞口尺寸：2.2m×2.1m (試件尺寸也可根據用戶要求設計制做)
整機外形尺寸：5m×3.9m×4.2m
制冷機組功率：3.7kw 380V
熱箱加熱功率：門窗:800W 220V
冷、熱箱調整至穩態時所用的時間為6小時，進入預穩定時間(已經進入穩態)為4小時，記錄時間3小時。
溫度傳感器分辨率：0.0625
電源要求：380V 15KW
論相結合，試件裝卡好后，只須啟動計算機，便可自動完成全部檢測內容，其數據采集、計算均自動完成。其真正意義上的全自動控制主要體現在：
a)系統溫度全部自動調控
熱箱、冷箱、環境溫度全部由計算機系統進行調控，使系統能夠較快進入試驗狀態，并在整個試驗過程中各測溫點都符合標準要求的溫度值，使檢測工作順利完成。
b)系統各測溫點溫度自動監控
門窗保溫檢測中的130余個測溫點，抗結露因子檢測中的20余個測溫點的溫度采集、適時顯示、溫控曲線動態顯示及溫度計算均由計算機自動控制管理。
c)系統加熱功率自動控制
計算機通過功率模塊，對熱箱和冷箱中的電加熱器的供電電壓進行調整，以實現對電加熱器耗散功率的自動控制。
2、系統全封閉防護方式
在熱箱、冷箱外部加裝環境套層，并在環境套層內加裝加熱和制冷裝置。自動進行環境溫度調控，使熱箱、冷箱有一個穩定的溫度環境，完全排除了外界對系統的溫度影響，保證了系統按國標的精度要求，對外窗、門、進行保溫性能檢測。并免除了用戶對試驗室圍護結構的改造。
3、系統實現高精度測試
由于采用最先進的數字溫度傳感器技術，并將系統的PID調節與模糊控制理論相結合，大大提高了系統的控溫精度。
4、系統實現使用耐久性
為使系統實現使用的可靠、耐久性，除系統的關鍵配置選用最先進的之外，在防護系統材料選擇上，我們選擇使用EPS板（模塑聚苯乙烯泡沫塑料），該材料中的空氣能長期留在蜂窩內而不會發生變化，因此保溫性能長期穩定不變，該材料化學穩定性好，耐酸堿，具有很好的使用耐久性，且具有一定的抗壓，抗拉強度，由于以上優點，EPS是世界上使用最廣泛的絕熱材料。而PUR板（聚氨酯泡沫塑料）泡沫中的發泡劑比空氣導熱系數小，隨著時間增長，發泡劑因擴散作用不斷與環境空氣進行置換，致使聚氨酯泡沫塑料的導熱系數隨時間而逐漸增大。
5、在設備聯網條件下，支持用戶使用手機對設備進行試驗過程的控制及數據查詢，實現24小時在任何場所對設備的操作。
四、我公司STRBW-II型建筑外門窗保溫性能檢測裝置與其它同類產品主要區別
序號 | 思拓銳（天津）測控技術有限公司 | 其它廠家 |
1 | 按國標規定在熱箱采用電加熱器加熱。 符合國標中熱箱空氣自然對流要求。 | 熱箱采用電加熱管并加裝風扇強制進行熱循環散熱。不符合電暖氣加熱和熱箱空氣自然流動的要求。 |
2 | 在環境套層中加裝熱風幕加熱，空調機 提供制冷，環境溫度均衡、穩定。 | 在環境中加裝普通空調控溫，整個環境溫差大，精度低。更無法實現系統標定(確定M1和M2)時對環境溫度調控的要求。 |
3 | 我公司技術力量雄厚,產品技術開發經過反復試驗求證,使用最適合的材料,制造最優質的設備,該設備的系統保溫材料選用EPS板。保溫性能能夠長期穩定不變，使用耐久。不僅實現資源優化配置,而且制造了性能穩定的設備。 | 系統保溫材料使用PUR板。保溫性能隨時間變化，耐久性極差。 |
4 | 采用工業過程控制計算機。 | 普通電腦。 |
5 | 系統控制軟件系公司軟件工程師編制，其原程序代碼為公司所有，可為今后系統軟件升級提供強有力支持，無后顧之優。 | 系統控制軟件系請外單位人員編制，無法掌握原程序代碼，以后系統的軟件升級存在隱患。 |
