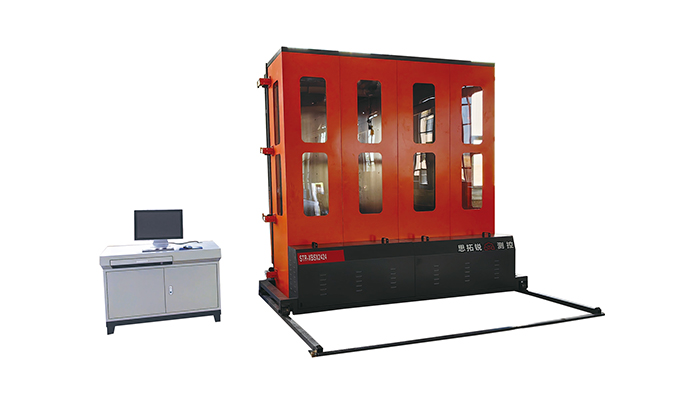

STR-2424型門窗檢測儀是我公司綜合現行的GB/T7106-2008和GB/T7106-2019門窗新標準，研制開發的最新型門窗檢測設備，專門用于建筑門窗氣密性、水密性、抗風壓性能的檢測
一.用途
STR-2424型門窗檢測儀是我公司綜合現行的GB/T7106-2008和GB/T7106-2019門窗新標準，研制開發的最新型門窗檢測設備，專門用于建筑門窗氣密性、水密性、抗風壓性能的檢測。
STR-2424型門窗檢測儀即可滿足現行標準，也完全滿足門窗新標準要求。
二．適用標準
GB/T7106-2008《建筑外門窗氣密、水密、抗風壓性能分級及檢測方法》
GB/T7106-2019《建筑外門窗氣密、水密、抗風壓性能檢測方法》
GB/T31433-2015《建筑幕墻、門窗通用技術條件》
三．技術參數
1. 抗風壓性能
風壓測試調壓范圍：-7000Pa～ +7000Pa
壓力變送器精度：0.25％
位移測量測試范圍：0～50mm
位移計精度：0.2％
分辨率：0.01mm
2. 氣密性能
空氣流量測量范圍：0～606m3/h
流量計精度：3％
3. 水密性能
水流量測量范圍：40～1000L/h 精度:1.5％
淋水量：1～3L/m2.min 波動周期：3～5s
4. 設備外型尺寸
主設備：長*寬*高=3100*3500*2800mm
控制臺：1050mm×750mm×1300mm
5. 占地尺寸:5000mm×4500mm×2800mm
6. 電源要求: 380V 20KW
四．設備主要結構及功能
設備由以下部分組成
①壓力源
②雨水噴淋系統
③靜壓箱
④空氣流量測量系統
⑤空氣收集箱
⑥電器控制系統
⑦位移變形測量系統
1.◆壓力源
主要由高壓離心風機、變頻器和電動換向閥組成，為氣密水密和抗風性能在檢測過程中提供不同的壓力，并實現在試驗過程中正負壓力的轉換。
2.◆雨水噴淋系統
采用高精度玻璃轉子流量計、調水閥、分水閥和不銹鋼噴嘴，為水密檢測提供符合標準要求的淋水量，耐用不生銹。
3.◆靜壓箱
主要由主板、左右框、上框架、底座、噴頭、試件裝夾部分組成，為門窗被檢測試件進行物理性能檢測提供密閉的壓力箱。通過選擇不同尺寸的隔板來檢測不同規格的試件，方便試件安裝。
4.◆空氣流量測量系統
采用高精度的進口風量變送器測量被測試件的空氣滲透量，安裝在扣箱后端的測量管路中。
5.◆空氣收集箱
空氣收集箱主要功能是用來在做氣密性檢測時對空氣滲透量的采集。箱體采用輕便耐用材料制成，重量輕，便于移動，使用方便。
6.◆電器控制系統
主要由工業控制計算機和電器部分組成，當試件裝夾完成后，所有測試過程都由控制系統自動完成。
7.◆位移變形測量系統
采用3只高精度的數字位移傳感器，測量試件在抗風壓性能產生的變形量，位移傳感器安裝方便，不會因?yàn)樵趯?shí)驗中靜壓箱所受的壓力影響測量的準確性。
